Minimum System ATmega8(Skematic + PCB)

Lama gak posting....
ni ada minimum system ATmega8.
berikut ini tampilan Layout PCB untuk top layer dan bottom layer.
bottom layer

tata letak komponen dan jumper bisa lihat di bagian ini.....

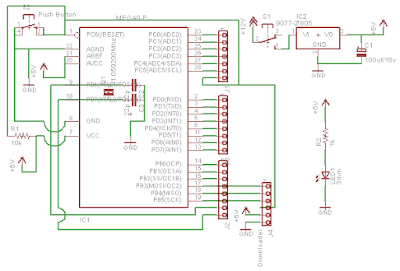

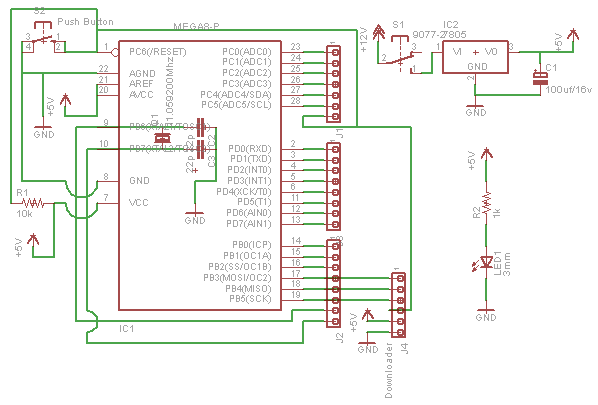

 Rangkain skematiknya seperti berikut ini.......

Download
  1. Skematik minimum system ATmega8
  2. PCB minimum system ATmega8
  3. Datasheet ATmega8

 cukup sampe sini aja....gak mau banyak ceramah yang penting bisa bermanfaat bagi semua.......
salam anak pulau.....:-)

Related Post
  1. Minimum System Mikrokontroller Atmega16
  2. Minimum System ATmega128 PCB dan Skematics
  3. Minimum System Microcontroller ATmega
  4. Rangkaian LCD 16x2M ikrokontroller AVR
  5. Make Your Own Printed Circuit Boards
  6. Alat Pengaduk PCB sederhana 1
  7. Arduino Duemilanove Board with ATmega328

Comments

  1. mas ini g pke kiprok y????
    lgsung trafo ato lgsung suply 5 volt?

    ReplyDelete
  2. output dari keluaran pin ATMega kok g ada vcc sama gnd nya??.

    ReplyDelete
  3. kalo mau nambahin edit aja file eaglenya.

    ReplyDelete
  4. itu klo mau di layout di PCB pke di mirror tidak gan???

    ReplyDelete
  5. tergantung mau di layout pake apa.
    kalo pake strikaan dengan kertas glossy gak perlu di mirror.

    kalo mau pake metode sablon harus di mirror.

    ReplyDelete
  6. brarti klo pke metode print trus di fotocopy transparant gg perlu di miror

    ReplyDelete
  7. tanya lagi gan,,, switchx itu tipenya apa gan,,, ane bingung nyari switch model seperti itu

    ReplyDelete
  8. gak punya type keliatannya. soalnya waktu beli di toko elektronika ya seperti itu bentuknya trus cari di eagle ternyata ada.

    kira2 ciri2nya seperti ini:
    1. memiliki bentuk persegi
    2. tombolnya berwarna biru
    3. body bagian bawah berwarna hitam dan bagian atas putih
    4. kakinya ada 6.

    gitu deh kira2.

    sebenarnya bisa diganti apa aja kok krn cuma buat on/off rangkaian aja kok.

    ReplyDelete
  9. bang, jika memakai xtall 16 Mhz, apa minsis masih bisa dipakai?

    ReplyDelete
  10. insyaAllah bisa. tapi saya belum pernah coba untuk ATmega8. coba periksa datasheet untuk maksimum xtall nya.

    ReplyDelete
  11. kok gk bisa d download pake idm?

    ReplyDelete
    Replies
    1. Kalau pakai idm emang gak bisa di download. Matikan duku idm nya. Pakai downloatan browser biasa.

      Delete
  12. This comment has been removed by the author.

    ReplyDelete
  13. ini bisa dipake utk downloader avr lain seperti atmega328 ga , mas??

    ReplyDelete
  14. ini minimumsystemnya. kalo downloader biasa di buat pake atmega8 ada do post lain di blog ini. seperti MK II usb dan usb asp.

    ReplyDelete
  15. Link Download rusak gan, mohon di perbaiki! Dan juga saya mau tanya, bedanya fungsi USBASP dan Minimum System ATmega8 itu apa gan?? Terimakasih..

    ReplyDelete
