Rotating LED with sensor (PCB)

Rotating LED, !!! hal udah di bahas beberapa kali pada blog saya.
mungkin saatnya saya luncurkan PCB dari rangkaian yang pernah saya posting sebelumnya.
pembahasan bisa baca di bagian artikle terkait lainnya mulai dari mekanik, gambar skematic, langkah membuat karakter, dan videonya.

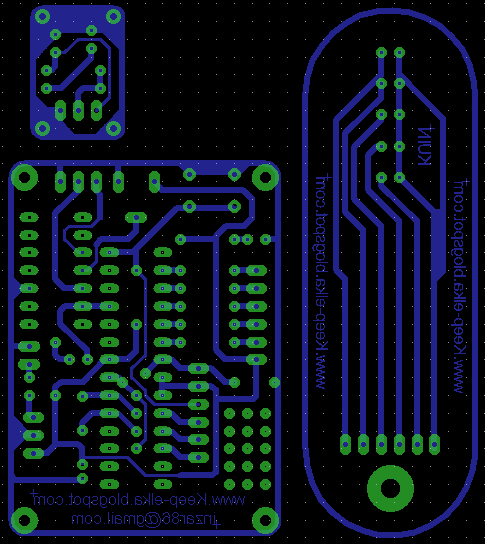

berikut ini adalah screen shot dari PCB Rotating LED


terlihat bahwa rangkaiannya sangat sederhana karena mikrokontroller hanya sebagai pengontrol kelap-kelip lampu saja. sedangkan komponen lainnya hanya sensor proximity biasa seperti pada line follower robot.

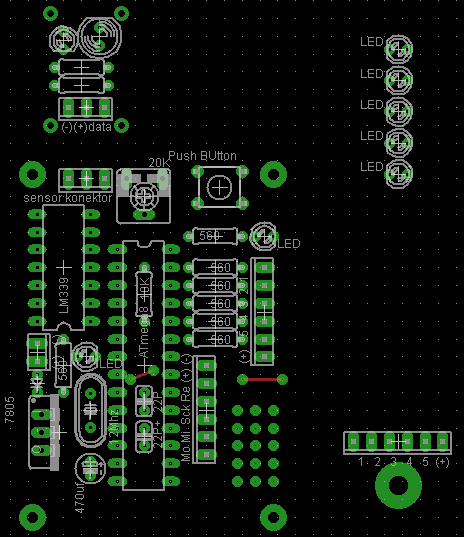

sebagai penampil karakter digunakan LED yang dipasang pada posisi yang bergerak. sebab itulah project ini disebut rotating LED. perhatikan tata letak / footprint komponen pada PCB Rotating LED berikut ini.

PCB dibagi menjadi 3 bagian yaitu bagian sensor, bagian system dan bagian dispaly.
1. bagian sensor dihadapkan pada bagian berputar sehingga menjadi seperti rotary encoder.
2. bagian display diletakkan pada bagian yang bergerak mengayun atau berputar (sesuai selera).
3. bagian system diletakkan di bagian yang tetap (diam)

sudah jelas bukan? sekarang tunggu apa lagi...?
silahkan download PCB nya pada link berikut ini lalu print dan gunakan cara pembuatan PCB seperti yang telah pernah saya posting.

Download
[1] Rotating LED (PCB)
[2] datasheet ATmega8
[3] datasheet LM339

pada diatas digunakan hanya 5 LED saja sehingga lebih minimalis. jika ingin menambahkan LED lagi silahkan dengan menempatkannya pada PORT - PORT kosong yang tersisa. perubahan penambahan LED akan menambah resolusi dari karakter yang akan kita tampilkan. bahkan bisa membentuk sebuah gambar.

sedikit saran: kalau bisa PCB yang bagian dispaly(LED) dibuat dengan LED sekecil- kecil mungkin karena ini akan memperingan motor untuk menggerakkannya.
untuk project yang saya kerjakan diatas adalah menggunakan LED 3mm biasa.

sampai sini dulu ya...? berikutnya adalah video dan mekanik dari PCB diatas. serta foto-foto yang sudah jadi agar mudah membayangkan mekanik dan design seperti apa yang kamu inginkan.
salam anak pulau.....:-)

Related Article
[1] Rangkaian Rotating LED Tanpa Sensor
[2] Rangkaian Rotating LED with Sensor
[3] Rotating LED konsep
[4] Membuat Rotating LED
[5] sensor Proximity
[6] Rotating-led-completed-project
[7] Rotating led with sensor program+video
[8] 3D Laser 4 Leds Rotary Rotating Base - 3" Size (LP250)

Comments

  1. gan, pada rangkaian sensornya photodiodanya yang mana? 3mm apa yang 5mm??
    bgung.. terus, kalo 7805nya hadap keluar atau kedalam??

    ReplyDelete
  2. 7805 jelas kan kalo dilihat dari atas menghadap keluar tulisannya. tu kan keliatan ada garis tebal yg merupakan plat pendingin 7805 alis grounnya.

    kalo foto dioda yg 3mm led superbright yg 5mm.

    ReplyDelete
  3. komen ane di post yang lain di tanggepin yah,,,

    ReplyDelete
  4. yup. kalo ada yg komen insyaAllah ane tanggepin segera setelah ane baca email pemberitahuannya. thank udah berkunjung...

    ReplyDelete
  5. mas inzar, setelah saya coba dann check, klo saya tidak salah, vcc daripada LM339 tidak terhubung dengan supplay, sehingga rangkaian komparator tidak berfungsi, benar tidak?

    ReplyDelete
  6. iya, mohon maaf atas kesalahannya. benar sekali bahwa disitu LM339 belum mendapatkan supply tegangan VCC atau 5 volt DC. nanti saya edit lagi. maklum design langsung PCB jadi sering kelupaan.

    ReplyDelete
